配件描述

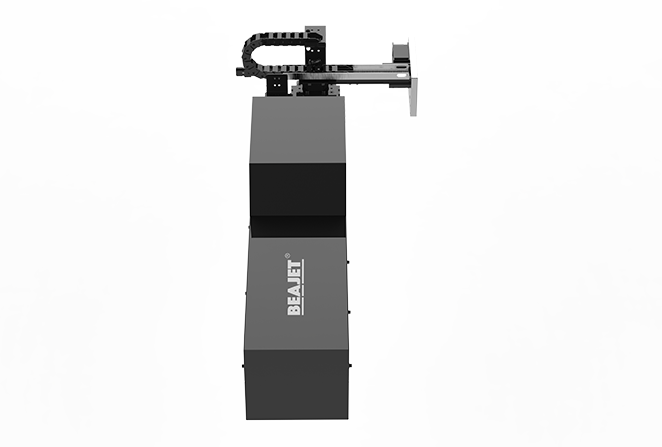

                                         直角双面贴P54S、P74S

                                         可实现对一个产品的双面贴标和单面贴标的自由组合

                                         特别适用于需要码垛的箱子贴标和码垛的托盘贴标

                                         属于摆臂贴标机的升级款,相比摆臂贴标机,精度更高, 适应性更强。



    工作状态:

     可通过外接传感器,IO点输入信号等方式,控制设备打印贴标。

     双直线气缸加摆臂气缸组合,更具项目要求,可在触摸屏自由

     组合贴标方式和贴标时间。



    流水线边对应贴标位置:

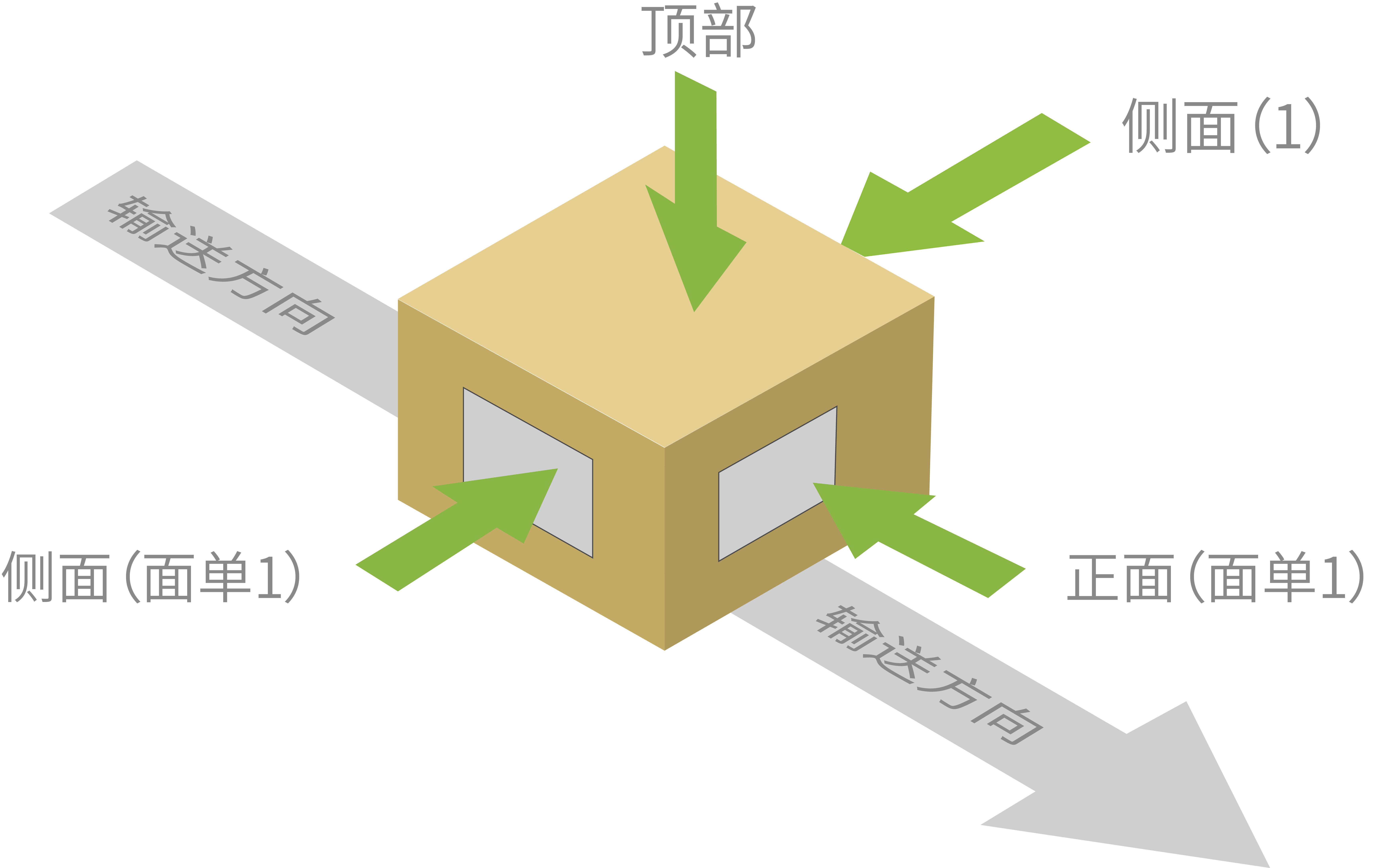

                                     设备可贴面:






    正面尺寸:                                                 侧面尺寸:







                                     安装展示:










直角双面贴P54S、P74S

可实现对一个产品的双面贴标和单面贴标的自由组合;特别适用于需要码垛的箱子贴标和码垛的托盘贴标

属于摆臂贴标机的升级款,相比摆臂贴标机,精度更高,适应性更强。



工作状态:

可通过外接传感器,IO点输入信号等方式,控制设备打印贴标。

双直线气缸加摆臂气缸组合,更具项目要求,可在触摸屏自由组合贴标方式和贴标时间。



流水线边对应贴标位置:




设备可贴面:

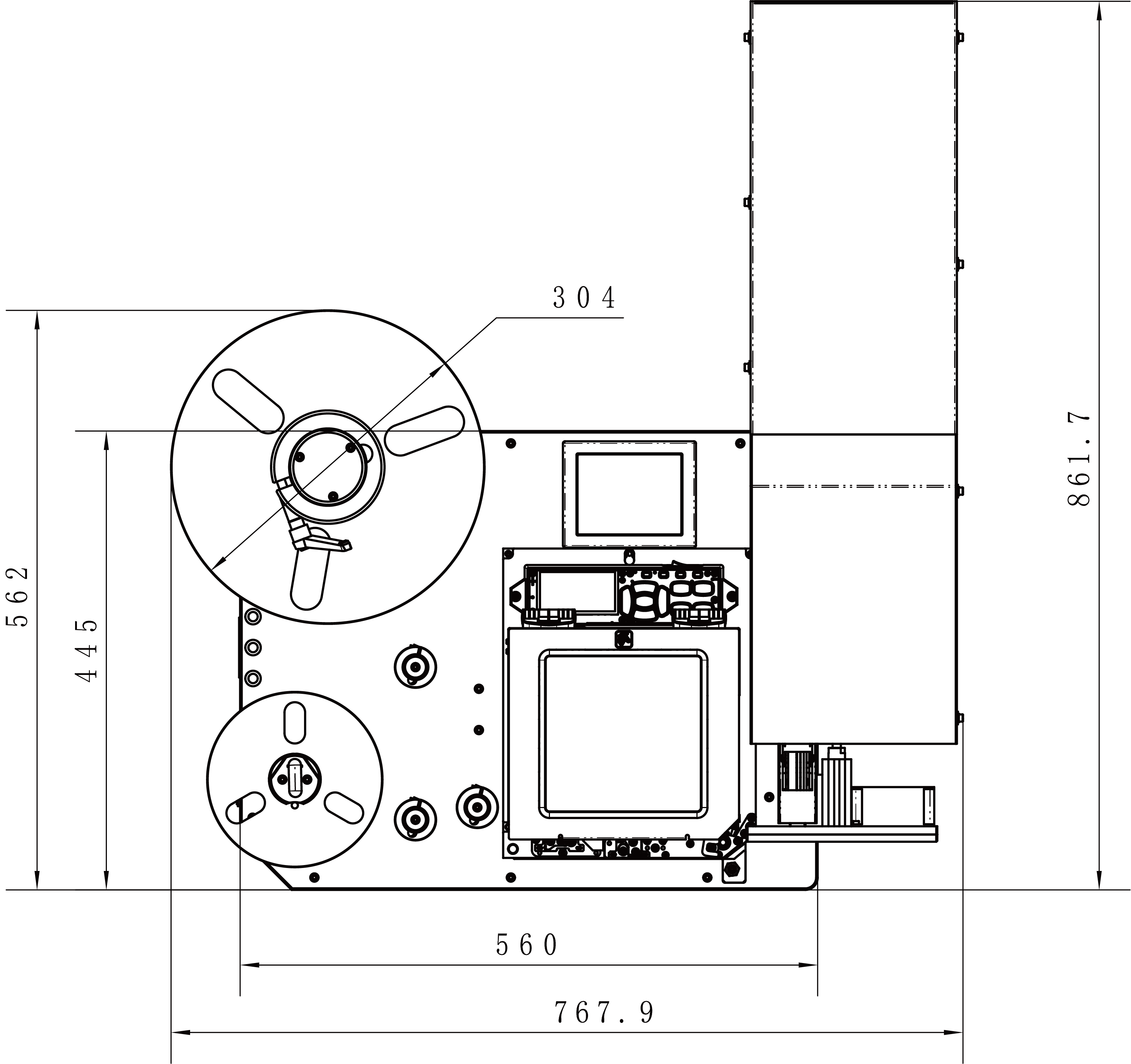

正面尺寸:

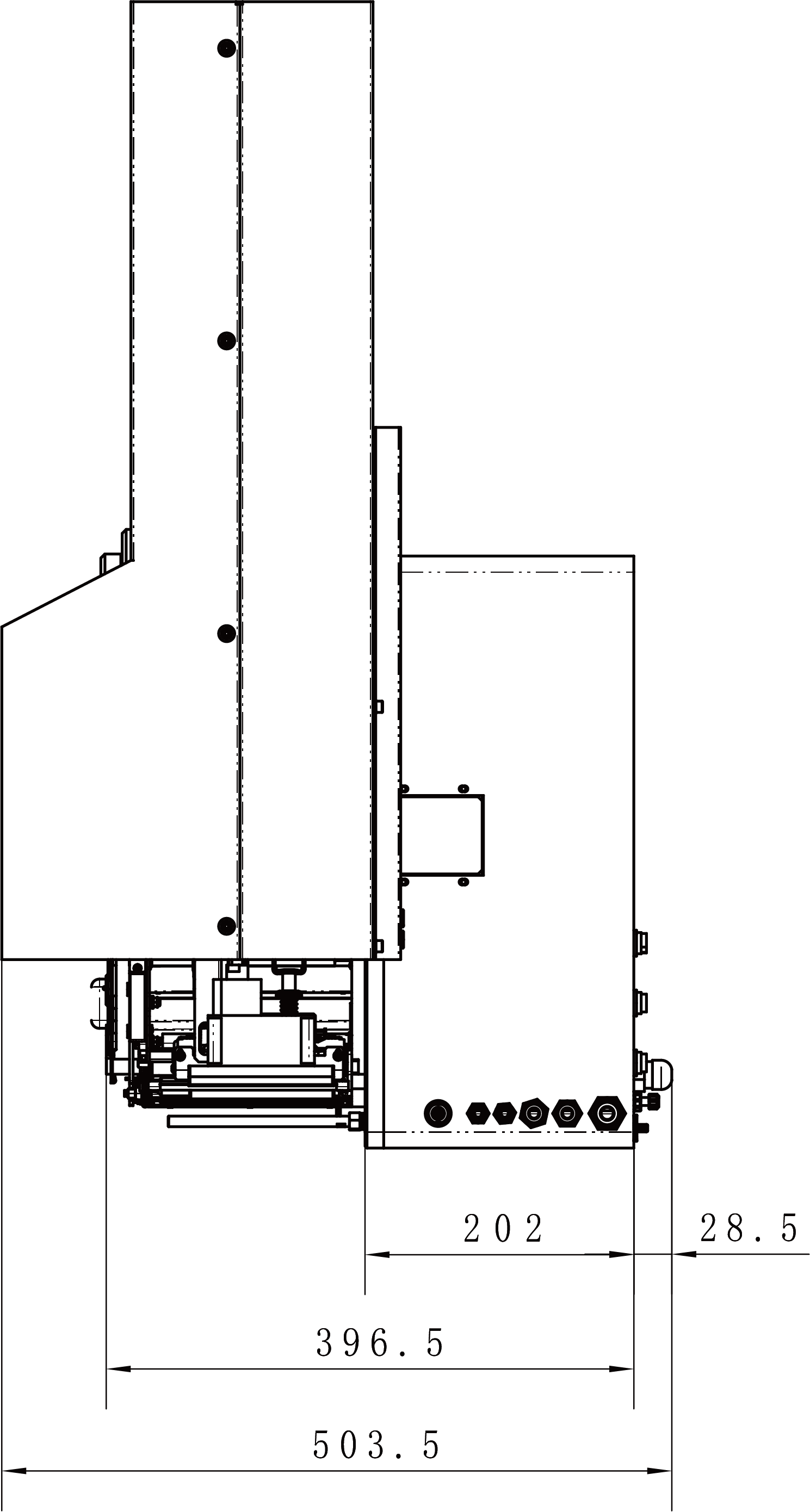

侧面尺寸:

安装展示:








规格参数

 贴标方式

直角双面贴
 贴标臂型号P54S、P74S
 贴标速度(可选高速气缸)10张/分钟
 贴标行程Z400mm,Y200mm
 贴标精度:±1mm
 产品尺寸(机身+贴标臂)767.9*503.5*861.7mm
 产品重量65KG、45KG


配件视频

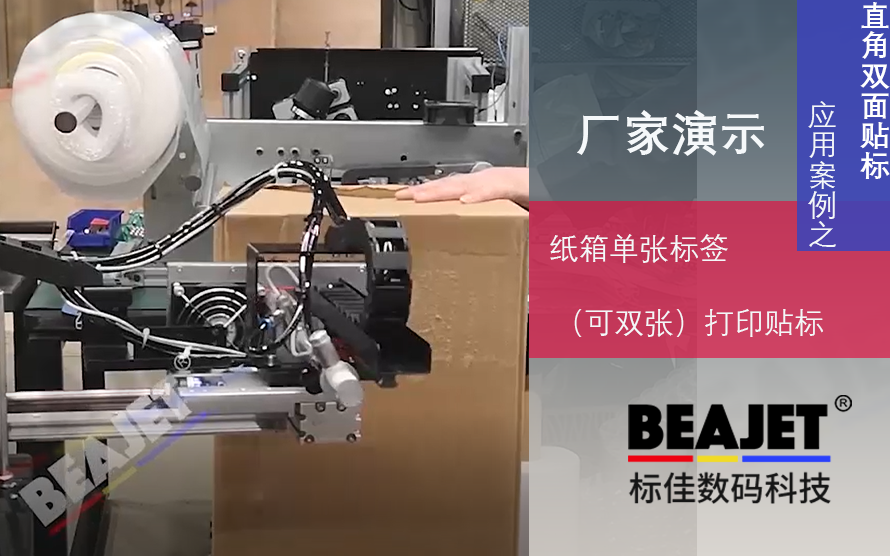

直角转角打印贴标
