配件描述

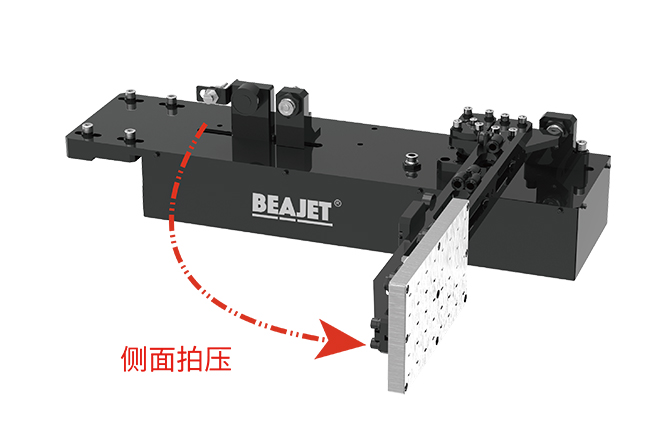

                                                         摆臂贴:P54B、P74B

                                                         可实现产品在输送方向的前后面和侧面同时贴标

                                                         最快达到20张/分钟






                工作状态:

               可通过外接传感器,IO点输入信号等方式,控制设备打印贴标。

                 可根据要求自由选择前后和侧面的贴标位置。

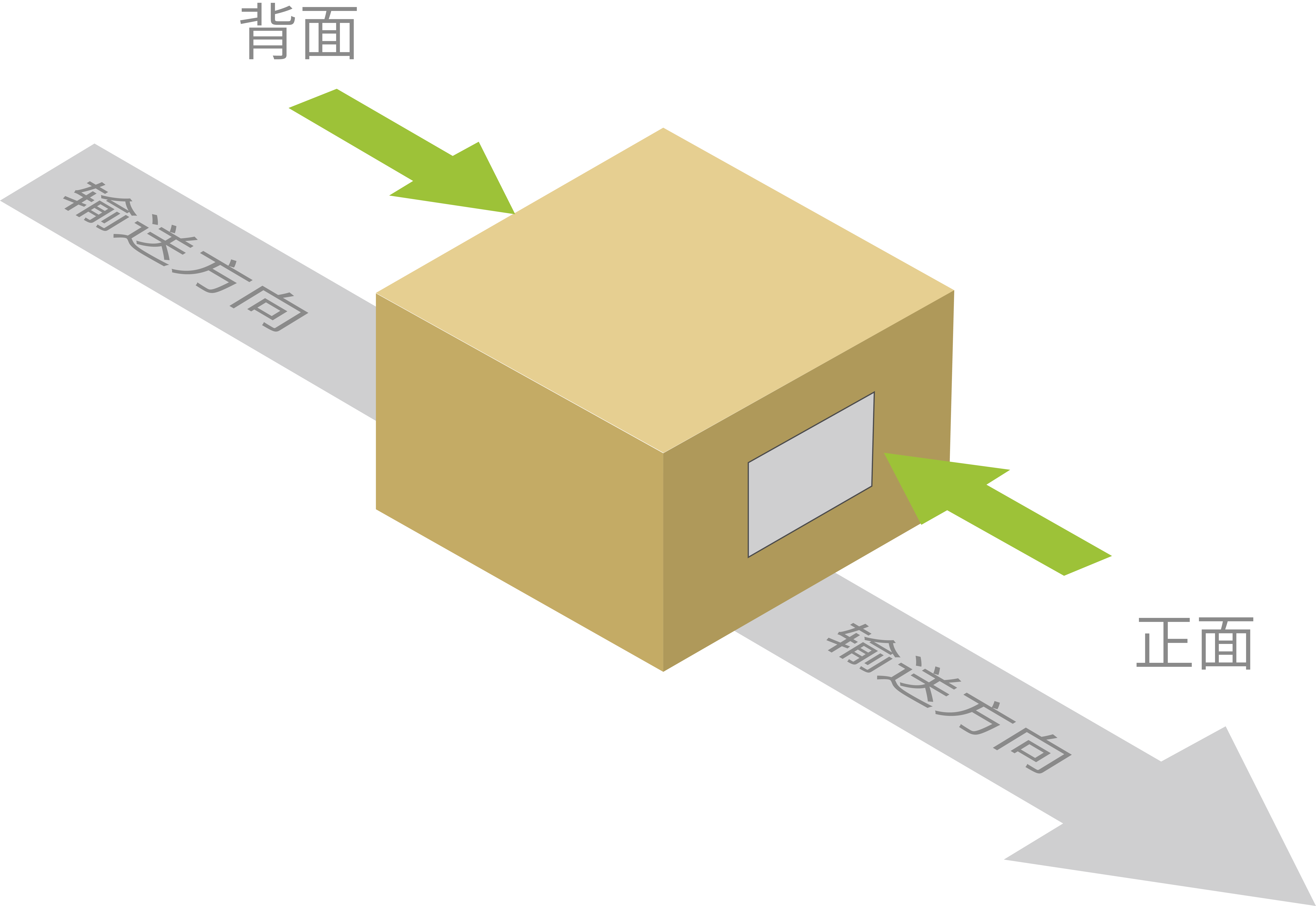

              流水线边对应贴标位置:



                                                         设备可贴面:

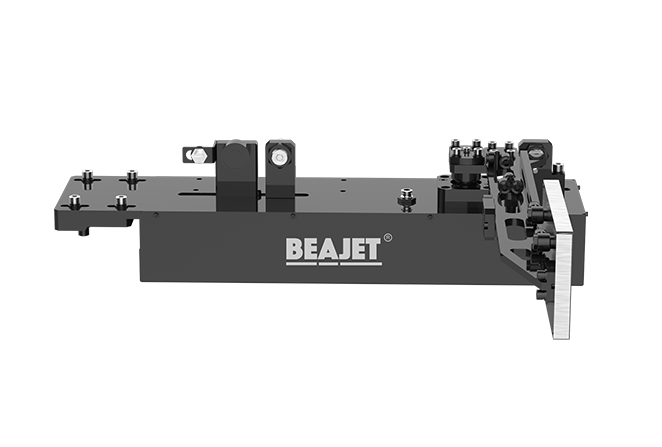

                安装展示:

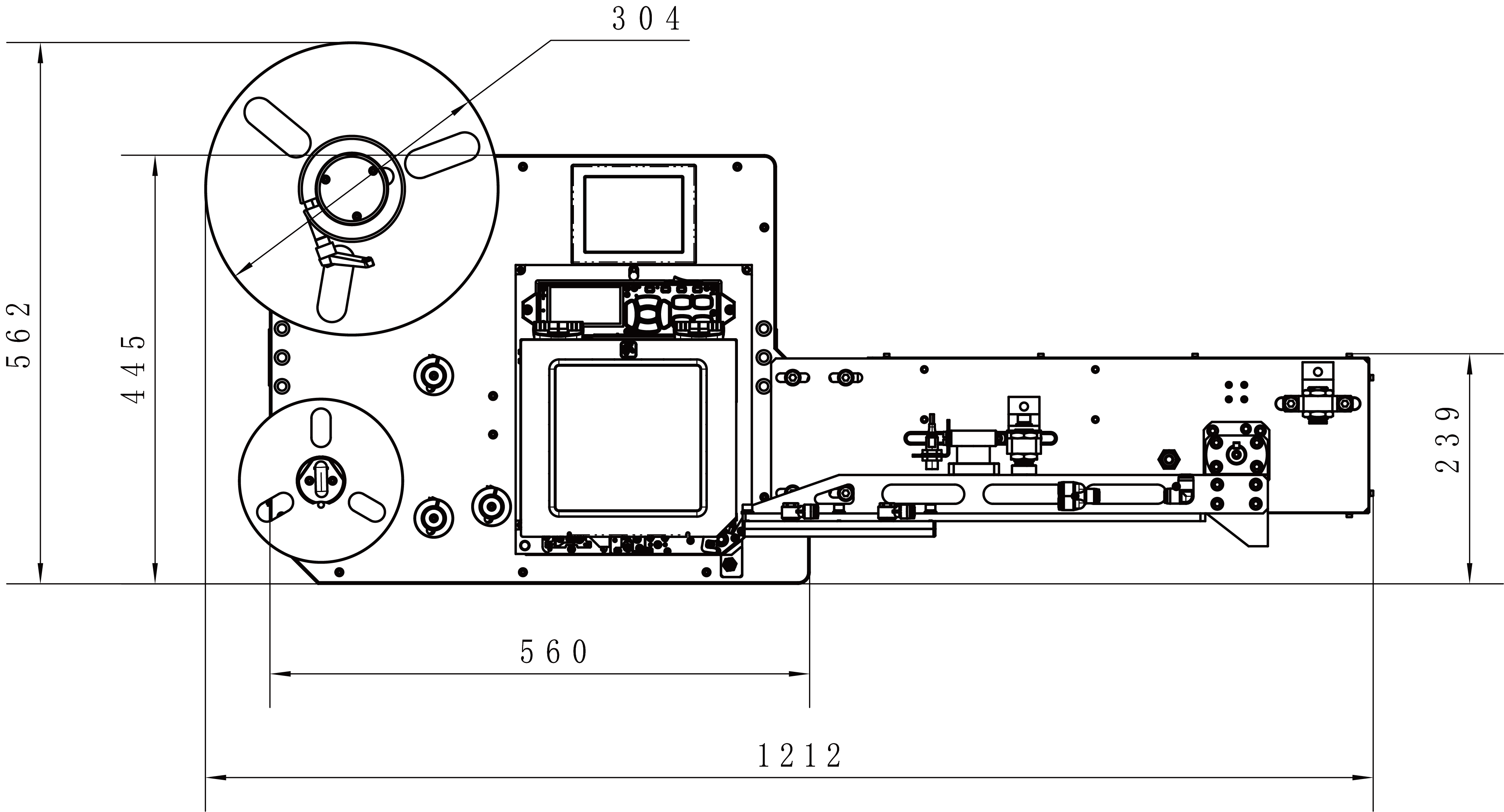

                                                  正面尺寸:








摆臂贴:P54B、P74B

可实现产品在输送方向的前后面和侧面同时贴标

最快达到20张/分钟




工作状态:

可通过外接传感器,IO点输入信号等方式,控制设备打印贴标。

可根据要求自由选择前后和侧面的贴标位置。




流水线边对应贴标位置:



设备可贴面:






安装展示:

正面尺寸:


规格参数
 贴标方式:摆臂贴
 贴标臂型号:P54B、P74B
 贴标速度(可选高速气缸):20张/分钟
 贴标行程:Z500mm(也可更具实际要求定制)
 贴标精度:±1mm
 产品尺寸(机身+贴标臂):1212*453.5*562mm
 产品重量:58KG


配件视频
玻璃纤维棉打印贴标
需求:玻璃纤维棉、圆弧面贴标/ 方案:P54B摆臂贴/ 更多案例可查看应用领域~

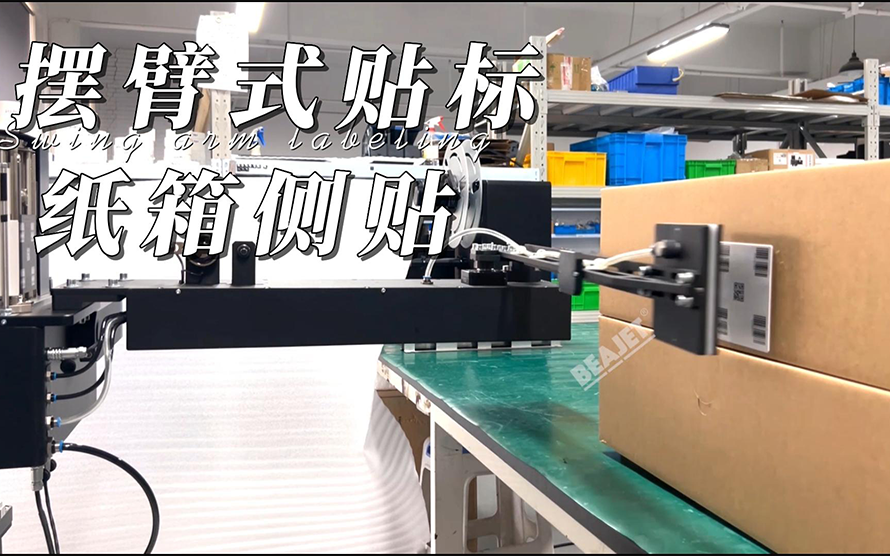

运行视频

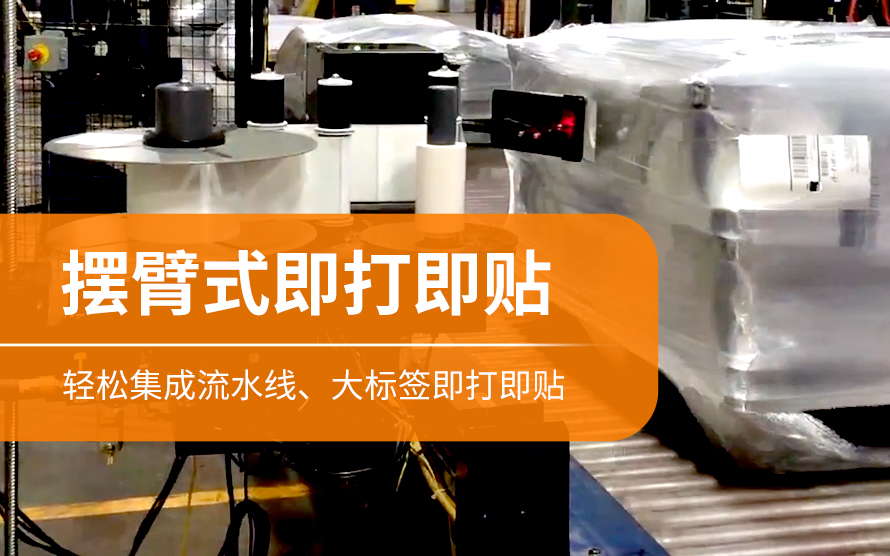

托盘贴标
需求:大型托盘、整垛、大标签贴标/ 方案:P54B摆臂贴/ 更多案例可查看应用领域~
运行视频
资料下载
P54B-B400R打印贴标机(底面固定)安装尺寸图
P54B-B400L打印贴标机(左出底面固定)安装尺寸图
P54B-B400R打印贴标机(支架固定)安装尺寸图
P54B-B400L打印贴标机(左出支架固定)安装尺寸图
